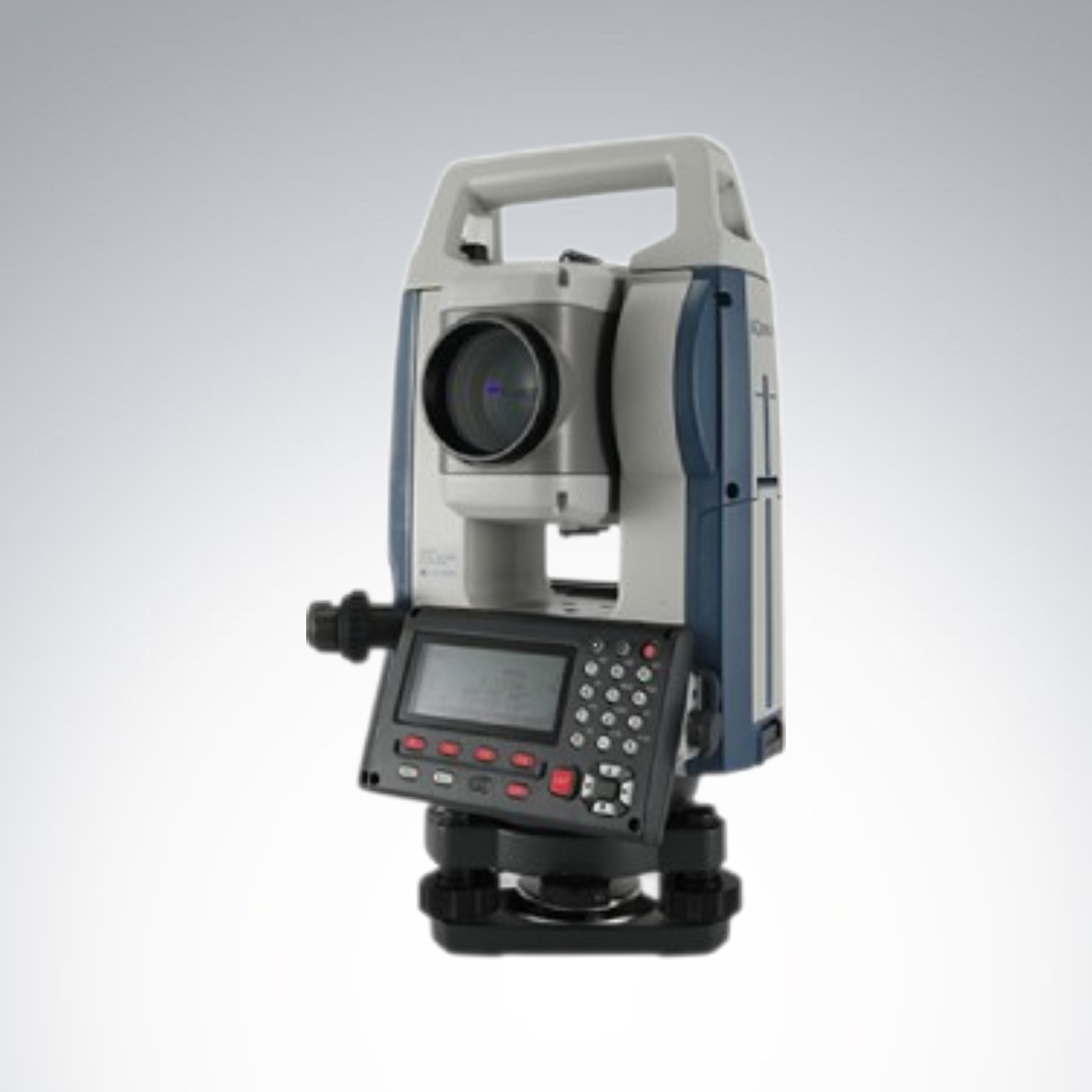

Estación Total Sokkia IM-65 plomada optica

Las Sokkia IM-62 e IM-65 son estaciones totales electrónicas diseñadas para trabajos profesionales de topografía, construcción e ingeniería civil. Combinan precisión angular de 2 o 5 segundos, medición electrónica de distancias de hasta 500 metros sin prisma y 4,000 metros con prisma, compensador de doble eje, conectividad Bluetooth y software integrado para facilitar los levantamientos y replanteos en campo.

La Serie IM-60 ofrece cuatro configuraciones que permiten seleccionar la precisión angular y el tipo de plomada más adecuados para cada proyecto.

Precisión angular de 2″ y 5″

La Serie IM-60 está disponible en dos modelos, con precisión angular conforme a ISO 17123-3:2001:

• Sokkia IM-62: precisión angular de 2″, con detección angular en dos caras del círculo y paneles de operación en ambos lados del instrumento.
• Sokkia IM-65: precisión angular de 5″, con detección angular en una cara del círculo y panel de operación en un solo lado.

Ambos modelos incorporan un compensador electrónico de doble eje, con sensor de inclinación líquido y rango de trabajo de ±6′, que permite compensar pequeñas inclinaciones del instrumento durante las mediciones.

Medición electrónica de distancias de alto rendimiento

El distanciómetro electrónico (EDM) de la Serie IM-60 utiliza tecnología de medición por diferencia de fase, con un haz estrecho que facilita la medición de puntos sobre muros, esquinas, estructuras y otras superficies.

Ofrece las siguientes capacidades:

• Medición sin prisma: hasta 500 m, con precisión de ±(2 mm + 2 ppm × D).
• Medición con prisma estándar: hasta 4,000 m, con precisión de ±(1.5 mm + 2 ppm × D).
• Medición con prisma compacto: hasta 2,500 m.
• Medición con miniprisma: hasta 500 m.

Dispone de modos de medición fino, rápido y seguimiento, con tiempos aproximados de 0.9, 0.6 y 0.4 segundos, respectivamente, después de la medición inicial.

Los alcances pueden variar según las condiciones ambientales, la reflectividad de las superficies y el tipo de objetivo utilizado.

Anteojo de 30X con óptica de alta calidad

Ambos modelos incorporan un anteojo de 30 aumentos, con objetivo de 45 mm, poder de resolución de 2.5″ e imagen derecha.

Cuentan con iluminación de retícula ajustable en cinco niveles y distancia mínima de enfoque de 1.3 metros, facilitando las observaciones en diferentes condiciones de iluminación y espacios reducidos.

Plomada óptica o plomada láser

Las estaciones totales Sokkia Serie IM-60 están disponibles con dos opciones de centrado:

Plomada óptica: incorpora un sistema óptico de 3X que permite centrar visualmente el instrumento sobre el punto de estación. Tiene una distancia mínima de enfoque de 0.5 metros desde la parte inferior de la base nivelante.

Plomada láser: utiliza un láser rojo de 635 nm, con precisión del haz de hasta 1 mm a 1.3 metros, que permite identificar visualmente el punto de centrado sobre el terreno.

Ambas opciones están disponibles para las versiones IM-62 de 2″ e IM-65 de 5″.

Bluetooth integrado y transferencia de datos

La Serie IM-60 comercializada por Civiltec incorpora conectividad Bluetooth, que permite establecer comunicación inalámbrica con controladoras compatibles y transferir información durante los trabajos topográficos.

También dispone de puerto USB 2.0 y conexión serial RS-232C, ofreciendo diferentes alternativas para administrar los datos de levantamiento.

Software SDRbasic integrado

Las estaciones utilizan SDRbasic, software incorporado para realizar operaciones de topografía y construcción directamente desde el instrumento.

Cuentan con pantalla LCD gráfica de 192 × 80 puntos, iluminación y teclado alfanumérico de 28 teclas.

La IM-62 dispone de paneles de operación en ambos lados, mientras que la IM-65 incorpora un panel en un solo lado.

Memoria interna y almacenamiento USB

Ambos modelos cuentan con memoria interna para aproximadamente 50,000 puntos, permitiendo almacenar información de levantamientos y trabajos de campo.

También admiten memorias USB de hasta 64 GB, facilitando el respaldo y la transferencia de información a una computadora.

Protección IP66 para condiciones exigentes

Las estaciones totales Sokkia Serie IM-60 cuentan con protección ambiental IP66, que proporciona resistencia al ingreso de polvo y chorros potentes de agua.

Su estructura robusta está diseñada para soportar las condiciones habituales de trabajo en campo, con un rango de temperatura de operación de −20 °C a +60 °C.

Batería recargable de larga duración

Utilizan una batería recargable de ion-litio BDC71, que proporciona una autonomía aproximada de hasta 14 horas utilizando el modo económico del distanciómetro, dependiendo de las condiciones de operación.

Esto permite realizar jornadas prolongadas de levantamiento sin necesidad de recargas frecuentes.

Modelos disponibles

La Serie IM-60 está disponible en las siguientes configuraciones:

• Sokkia IM-62 de 2″ con plomada óptica.
• Sokkia IM-62 de 2″ con plomada láser.
• Sokkia IM-65 de 5″ con plomada óptica.
• Sokkia IM-65 de 5″ con plomada láser.

Aplicaciones

Las estaciones totales Sokkia IM-62 e IM-65 son adecuadas para levantamientos topográficos, replanteo de puntos y ejes, control geométrico de edificaciones, construcción de carreteras, urbanizaciones, movimientos de tierra, medición de superficies y trabajos generales de ingeniería civil.

Gracias a su combinación de precisión angular de 2″ o 5″, EDM de largo alcance, compensador de doble eje, conectividad Bluetooth y protección IP66, la Serie IM-60 ofrece soluciones confiables para profesionales que buscan precisión, resistencia y productividad en campo.
